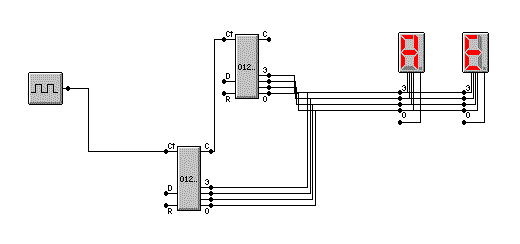

Man unterscheidet 2-stellige Binärzähler und Dezimalzähler. Beim Binärzähler wird der C-Ausgang (to carry=übertragen) des ersten Zählers mit dem Takteingang des zweiten Zählers verbunden. Beim 16. Zählimpuls schaltet der C-Ausgang auf 1 und gleichzeitig zählt der zweite Zähler um eine Stelle hoch. Bauen Sie die folgende Schaltung auf und beobachten Sie die Arbeitsweise.

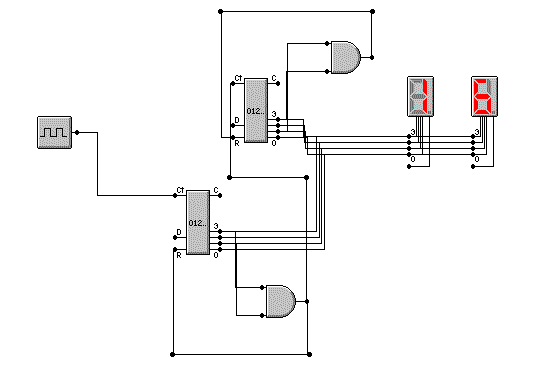

Beim Dezimalzähler muss der erste Zähler beim 10. Impuls zurückgesetzt werden und gleichzeitig der zweite Zähler hochgezählt werden. Deshalb wird der Ausgang des AND-Bausteins sowohl mit dem Reset-Eingang des ersten Zählers wie auch mit dem Takteingang des zweiten Zählers verbunden. Untersuchen Sie folgende Schaltung.
Versuchen Sie einen 3-stelligen oder 4-stelligen Zähler (binär und dezimal) aufzubauen. Vergleichen Sie Ihre Schaltung mit der Lösung.
